Турнікет для платного туалету з можливістю побудови звітів

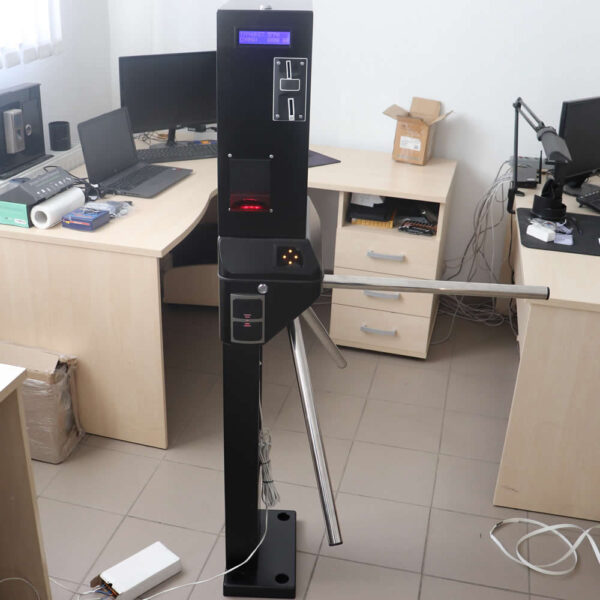

Турнікет для платного туалету з можливістю побудови звітів є технічним рішенням для платних туалетів. Цей пристрій дозволяє автоматизувати вхід/вихід із туалету, а також процес оплати послуг, що надаються. Рішення створено на базі турнікету ФОРМА Бізант 5.1, туалет має на увазі досить велику кількість відвідувачів, а турнікети ФОРМА зарекомендували себе як найнадійніші пристрої, в механічному плані. Пристрій оснащений купюроприймачем, монетоприймачем, мережевою системою контролю доступу на базі ІР контролера.

Дана модель дозволяє забезпечити безкоштовний доступ для персоналу, платний для відвідувачів, з можливістю побудови звітів про всі відвідини туалету. Корпус турнікета та бокс для купюроприймача виготовлені з маловуглецевої листової сталі, звареним способом, пофарбований у чорний колір, крокрень. Штанги, які кріпляться до триподу та формують прохід, як і у всіх турнікетах марки ФОРМА, виконані з полірованої нержавіючої сталі. Турнікет ФОРМА Бізант 5.1 має чотири технологічні отвори для кріплення до підлоги за допомогою анкерів або болтів. Бічні поверхні турнікету мають вбудовані блоки символьної індикації для візуалізації дозволу/заборони проходу.

Відеоогляд роботи пристрою

Комплект поставки

• Турнікет ФОРМА БІЗАНТ 5.1;
• Комплект радіобрелків;
• Ethernet контролер системи контролю доступу – С3200;
• Купюроприймач NV9 USB+;
• Монетоприймач AL66;
• Зчитувач RFID карток KR503;
• Комутаційна плата із зовнішньою індикацією;
• Металевий бокс під купюро та монетоприймачі;
• Блок безперебійного живлення 12В, 5А;
• Акумулятор 12В, 7А;
• Програмне забезпечення ZkAcces 3.5.3;

Принцип дії

Турнікет оснащений купюроприймачем, монетоприймачем, мережевою системою контролю доступу з можливістю ідентифікації за RFID картами. Це рішення дозволяє розмежувати всіх відвідувачів на дві категорії: платний доступ та безкоштовний. Платний доступ. Категорія людей, у яких немає жодних привілеїв (люди з вулиці), які мають сплатити вартість відвідування туалету. Для цієї категорії людей передбачені купюроприймач та монетоприймач. Вартість проходу через турнікет і номінали купюр, що приймаються, можуть регулюватися власником. Відвідувач може сплатити за вхід купюрами, монетами або набірним методом, наприклад: прохід коштує 5 грн, відвідувач може засунути 3 гривні купюрами та 2 гривні монетами. Інформаційний дисплей інформує людину про вартість проходу та кількість уже поміщених в апарат грошей. Після набору потрібної суми грошей турнікет розблокується, в цей момент відвідувач може здійснити одноразовий прохід. У напрямі виходу турнікет завжди відкритий. Безкоштовний доступ. Для категорії людей, яким дозволено використовувати турнікет безкоштовно, наприклад: персонал закладу. За допомогою системи контролю доступу можна забезпечити вільний доступ до туалету, у потрібний час, для певних ідентифікаторів. Як ідентифікатор може бути використана RFID карта.

Звіти про відвідування туалету

У комплекті з пристроєм йде програмне забезпечення за допомогою якого можна будувати звіти з усіх відвідувань туалету, за будь-який період часу, що цікавить. Звіти будуються з прив’язкою до часу доби, напрямком проходу, ПІБ власника RFID картки та методом оплати (оплата проходу готівкою або безкоштовне відвідування з використанням RFID картки). Тобто адміністратор системи має можливість вести облік усіх проходів скоєних шляхом оплати готівкою та безкоштовних проходів електронними перепустками, з відображенням прізвища власника пропуску.

Для адміністратора системи передбачено дистанційний пульт керування, на випадок, якщо потрібно перевести турнікет в інший режим роботи: відкрити прохід, заблокувати тощо).

Бокс під купюроприймач

Це рішення передбачає виготовлення спеціального боксу, в якому розміщується купюроприймач, монетоприймач, інформаційне табло, а також чашу для збору монет. Бокс виконаний з маловуглецевої сталі, звареним методом, пофарбований у колір турнікету: чорний, крокрень. Бокс кріпиться до верхньої кришки турнікету, задня та верхня панелі оснащені механічними замками. Для проведення інкасації корпус боксу знімається вгору.

Функція «Антипаніка»

Функція «антипаніка» дозволяє за допомогою пульта керування опустити штангу турнікету на 90 градусів, фактично звільнивши прохід. Для платних туалетів спеціально використовується модель турнікету ФОРМА БІЗАНТ 5.1, яка не має цієї функції. Так як наявність такого інструменту дає можливість оператору пропускати людей повз касу.

Можливість входу для людей з обмеженими можливостями

Досить часто стоїть завдання пропускати людей з обмеженими можливостями на інвалідних візках. Для таких цілей виготовляється спеціальна підйомно-поворотна секція огорожі, яка встановлюється поряд з турнікетом. Краса в тому, що огорожа спочатку знаходиться в закритому положенні, але вона може бути механічно розблокована і відкриватися за принципом воріт. Матеріал огорожі – полірована нержавіюча сталь.

Турнікет для платного туалету з можливістю побудови звітів – розміри

• Висота – 1030 мм;
• Висота з боксом – 1350 мм;
• Ширина – 780 мм;
• Глибина – 808 мм;

Символьна індикація

Бізант 5.1 оснащений світлодіодною символьною індикацією. Турнікет встановлюється таким чином, що людина, яка йде на вхід/вихід, бачить її бічну сторону. Обидві сторони оснащені блоками символьної індикації, щоб можна було візуально визначити заборону або дозвіл проходу. Коли прохід дозволено, у вікні загоряються зелені стрілочки, під час заборони проходу – червоний хрестик. У режимі очікування відображається жовтий чотирикутник.

Режими роботи за допомогою радіопульта управління

За допомогою спеціального пульта керування турнікетом, Ви можете активувати кілька режимів роботи – за замовчуванням штанги, що перегороджують прохід, знаходяться в заблокованому положенні (режим очікування команди). Одноразове розблокування проходу у потрібному напрямку; багаторазове розблокування проходу в одному з напрямків (наприклад: турнікет закритий на вхід, але відкритий на вихід); Вільний прохід – багаторазове розблокування в обидві сторони; Примусове блокування проходу в обидві сторони;

Кліматичні параметри

Турнікет для платного туалету з можливістю побудови звітів – Бізант 5.1 WC Cash+RFID призначений для використання в приміщенні, при температурному режимі не нижче -10С і не вище +40С, вологість повітря не повинна перевищувати 95% – згідно з ГОСТом 15150-69, виконання УХЛ 3 (використання усередині приміщень).
